DYTP型電液推杆

產品詳情

DYT係列電液推杆是一種集機、電、液為一體的液壓驅動機械手，適用於需要往複推拉直線 (或往複旋轉一定角度)運動，也可用於需要上升、下降或夾緊工作物的場所，並可實現遠距離危險地區的集中或自動控製。已廣泛應用於冶金、礦山、電力、煤炭、機械、交通、糧食、化工、水泥、水利建材、運輸等部門，是一種通用的動力源。

電液推杆工作原理與結構性能

1、工作原理：

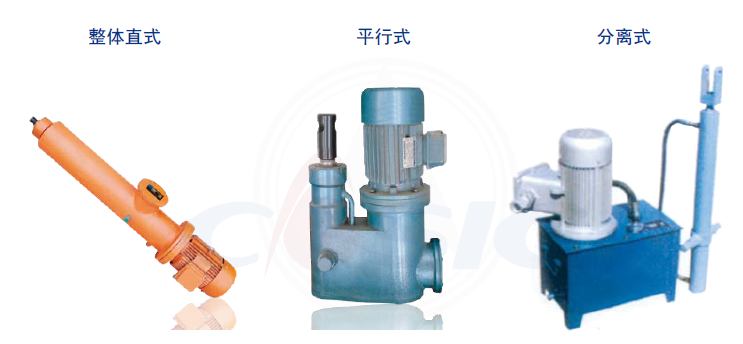

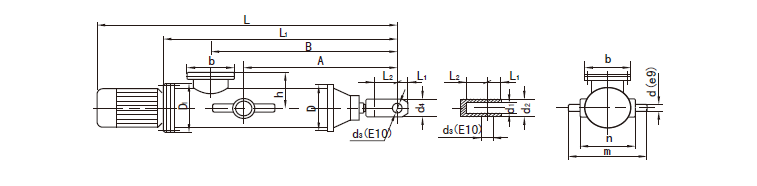

電液推杆是一種機、電、液一體化的新型柔性傳動機構，它以執行機構（油缸）、控製機構（液壓控製閥組）和動力源（油泵電機等到）組成。根據現場安裝空間及用戶使用情況，電液推杆可有多種結構形式（具體見電液推杆外形尺寸圖，也可根據用戶要求定製樣式）。電動機通過正反轉驅動雙向液壓泵正反輸出壓力油，經液壓控製閥送至油缸，實現活塞杆的往複運動。

2、結構性能：

液壓控製閥組主要由溢流閥，吸油單向閥，調速閥（用戶要求），液控單向閥（液壓鎖）等組成，也可根據電液推杆的工作特性，設計不同功能的油路組合閥，滿足其工作要求。自鎖形式一般有推出自鎖，拉回自鎖和推拉均自鎖；運行速度有可調速型，不可調速型；工作角度有水平推，向上推（包括斜向上），向下推（包括斜向下）等幾種。

電液推杆主要有以下優點：

（1）結構緊湊、安裝方便、占據空間小、維護簡單。

（2）可帶負荷起動，具有過載保護功能。

（3）回路設雙向液壓鎖，可停在規定行程範圍內的任意位置並自鎖，且保持輸出力不變。

（4）推拉力，速度（用戶要求）無級可調，驅動力範圍極廣。

（5）因故斷電，推杆自鎖，避免發生事故。

（6）采用全液壓傳動，動作靈敏，運行平穩，能有效緩衝外來衝擊力，行程控製精確（≥0.5mm）。

（7）機電液一體化全封閉結構，工作油路循環於無壓的封閉鋼筒裏，體積小，不滲油，在惡

劣的工作環境下，不吸塵，不進水，內部不鏽蝕，使用壽命長。

型號表示方法：

以下舉“DYTZB1000-500/110-X型電液推杆”為便，分別說明如何選型和型號編製的方式。

1、如何選型：

某一場所需要一台整體直式的電液推杆，要求電機防爆，其最大推力為1KN，行程500mm，最大速度110mm/s，使用角度向下推，那麽所選電液推杆的標準型號為：DYTZB1000-500/110-X

（B為防爆標記，X表示向下推）

2、型號編製的方法：

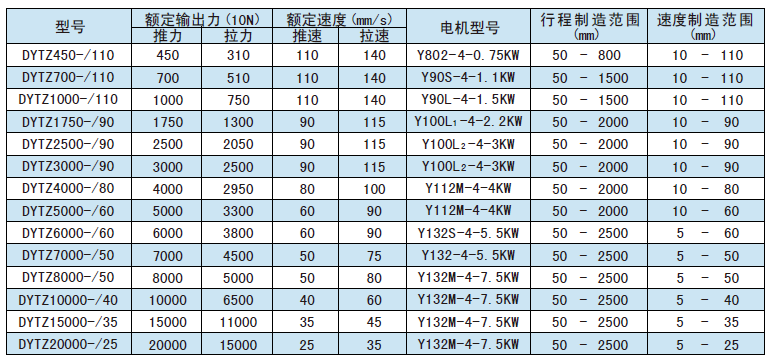

選型說明

電液推杆主要是由推杆的型式、電機的防護等級、額定輸出力、行程、額定速度和使用角度等六大基本要素組成，還可根據用戶等級要求，配套三種調節功能，即：速度調節，推、拉力調節，行程調節（行程開關定位）。除了上述三種調節功能訂貨時必須文字注明外，其它請參照型號編製方式認真填寫六大基本要素。
